為適應高壓電纜試驗時的不同需要，本產品設置了輸出頻率調節裝置，針對不同的電纜以及客戶需要，按照事先設置好輸出頻率，可輸出頻率為0.1Hz、0.05Hz和0.02Hz的高壓信號。

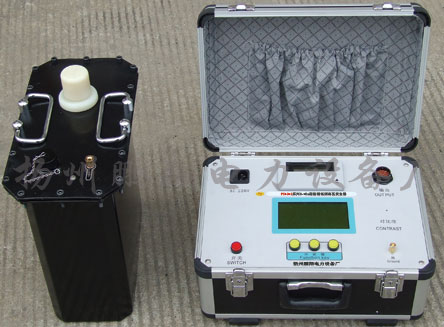

本PX超低頻高壓發生器是進行超低頻耐壓試驗的重要設備，廣泛用于電力部和工礦企業對電纜和其它高壓設備進行現場試驗。
超低頻系列產品
|
型號 |
額定電壓 |
帶載能力 |
電源保險管 |
重量 |
用途 |
|
PX-30 |
30kV
(峰值) |
0.1Hz,≤1.1F |
10A |
控制器：4㎏
升壓體：25㎏ |
10kV電纜、發電機交流耐壓試驗 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
PX-40 |
40kV
(峰值) |
0.1Hz,≤1.1F |
10A |
控制器：5㎏
升壓體：30㎏ |
10kV電纜、發電機交流耐壓試驗 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
PX-50 |
50kV
(峰值) |
0.1Hz,≤1.1F |
10A |
控制器：5㎏
升壓體：35㎏ |
10kV電纜、發電機交流耐壓試驗 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
PX- 80 |
80kV
(峰值) |
0.1Hz,≤1.1F |
15A |
控制器：5㎏
升壓體：50㎏ |
35kV電纜、發電機交流耐壓試驗 |
|
0.05Hz,≤2.2F |
|
0.02Hz,≤5.5F |
|
|
|
|
|
|
|
|
根據被試對向選擇適當規格的產品
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于0.05F，儀器將不能正常輸出,此時可并聯0.1 F的電容器(可由本公司提供)輔助輸出。下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量
|
|
火 電 |
水 電 |
|
發電機容量
(MW) |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
|
單相對地電容(F) |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(F/km)
|
截面
電 積 容 mm2
F/Km
電壓kV |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
|
10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
|
35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
|
