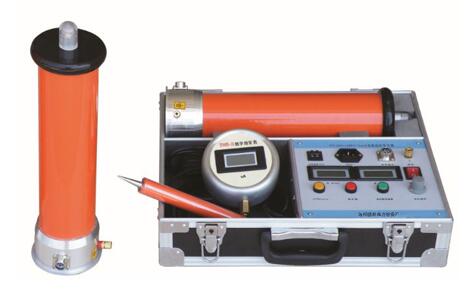

一、產品簡介
ZGF系列高頻直流高壓發生器是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的換代產品。
直流高壓發生器采用高頻倍壓電路，應用最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。⑴使紋波系數更小;⑵增設了高精度0.75UDC-1mA功能按紐,給氧化鋅避累器測試儀帶來了極大的方便.⑶高壓過壓整定采用數字撥盤開關,能將整定電壓值直觀顯示,并具有較高的整定精度.⑷輸出電壓調節采用單個多圈電位器,升壓過程平穩,調節精度高,操作簡單。
二.工作原理圖
三、產品規格及主要技術性能
|
規 格
技術參數 |
60/2-5 |
120/2-5 |
200/2-5 |
250/2-5 |
200/300
3/2 |
其 它
等 級 |
|
輸出電壓(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同
定做。 |
|
輸出電流(mA) |
2-5 |
2-5 |
2-5 |
2-5 |
2-5 |
|
輸出功率(W) |
120-300 |
240-600 |
400-1000 |
500-1250 |
600 |
|
充電電流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
機箱重量 |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍壓筒高度 |
Φ80
×500 |
Φ80
×770 |
Φ110
×770 |
Φ110
×820 |
Φ110
×1350 |
|
|
倍壓重量 |
6.3 |
6.8 |
7.2 |
7.6 |
12.6 |
|
高壓極性 |
負極性 |
|
工作電源 |
220V±10% |
|
電壓測量誤差 |
1%±1個字節 |
|
電流測量誤差 |
1%±1個字節 |
|
過壓整定誤差 |
≤1% |
|
0.75切換誤差 |
≤1% |
|
紋波系數 |
≤0.5% |
|
電壓穩定度 |
隨機波動.電源電壓變化±10%.≤0.5% |
|
工作方式 |
間斷使用:額定負載30分鐘；1.1倍額定電壓使用:10分鐘 |
|
環境溫度 |
-15℃～50℃ |
|
相對濕度 |
當溫度為25℃時不大于90%(無凝露) |
|
海拔高度 |
2000米以下 |
四、使用說明
1、 面板元器件使用說明
⑴ 高頻輸出及電壓、電流測量電纜快速聯接多芯
插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針?lè)较蜣D(zhuǎn)動到位即可。拆卸時只需逆時針
轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
⑵ 數顯電壓表:LCD液晶數字顯示直流高壓輸出電壓,單位為kV,最小分辨率為±0.1kV。
⑶ 數顯電流表: LCD液晶數字顯示直流高壓輸出電流,單位為uA,最小分辨率為±0.1uA。
⑷ 電源保險絲座:保險絲為5A。
⑸ 電源輸入插座:單相交流220V±10%,50Hz。將隨機配置的電源線與電源輸入插座相聯(插座內自帶保險管5A或單獨保險座)。
⑹ 接地接線柱:此接地端子與倍壓筒接地端子及試品接地聯接為一點后,再與接地網相連。
⑺ 過電壓整定撥盤開關:用于設定過電壓保護值。過壓整定范圍為0.05-1.2倍額定電壓內,撥盤開關所顯示值單位為kV。
⑺ 75%VDC-1mA用黃色帶燈按鈕:紅燈亮?xí)r有效。當按下黃色按鈕后黃燈亮,輸出高壓降到原來的0.75倍,并保持此狀態,此功能是專門為氧化鋅避雷器快速測量用0.75VDC-1mA,按下綠色按鈕紅燈、黃燈均滅,高壓切斷并退出0.75倍狀態。
⑽ 綠色帶燈按鈕:綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下,按下綠色按鈕,紅燈滅綠燈亮,高壓回路切斷。
⑾ 紅色帶燈按鈕、高壓接通按鈕、高壓指示燈:在綠燈亮的狀態下,按下紅色按鈕后,紅燈亮綠燈滅,表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮,綠燈仍亮,但松開按鈕紅燈滅綠燈亮,表示機內保護電路已工作,
此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障,檢查無誤后再開機。
⑿ 電壓調節電位器:該電位器為多圈電位器,順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能。因此升壓前必須先回零位。電壓調節精度0.1%kV,試驗完畢后,該電位器應回到零位上。
⒀ 電源開關:將此開關朝上邊按下,電源接通,綠燈亮;反之為關斷。避免用此開關直接關斷高壓,關機時,首先使電壓粗調回到零位后,然后關閉電源開關。
2、 倍壓筒使用說明
1.高壓引出接線柱 2.均壓罩
3.倍壓筒體 4.上節倍壓筒
5.上下節聯接法蘭 6.下節倍壓筒
7.接地端子 8.與控制箱聯接電纜插座
9.△-Y形伸縮式接腳 |
